Mein sprechender Wurm-Komposter: Die Bauanleitung

Hallo Wurmfan!

In deinem Wurmkomposter leben hunderte kleiner Helfer, die Bio-Müll in super Erde verwandeln. Aber wie geht es den Würmern eigentlich? Ist es ihnen zu warm oder zu trocken? Mit dieser Anleitung baust du sowas wie ein „Wurm-Telefon". Damit kannst du deine Würmer fragen, wie es ihnen geht, und sie antworten dir auf deinem Smartphone!

🎒 Was du alles brauchst

Bevor wir starten, leg dir alles bereit.

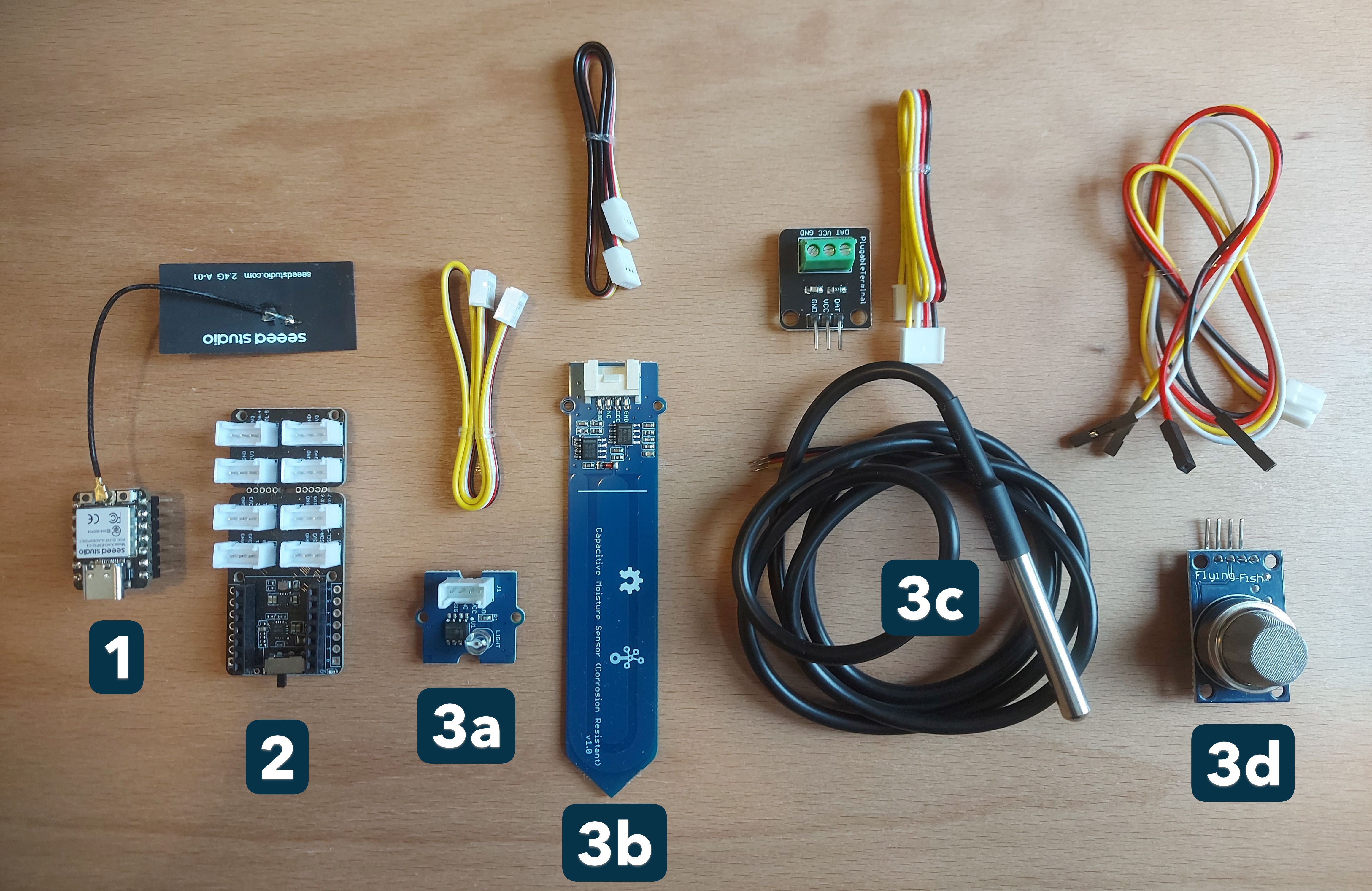

sensoren

Das hier ist die Liste mit den Teilen, die wir verbauen werden:

  1. Der Gehirn-Chip (XIAO ESP32): Ein winziger Computer, der alles steuert.
  2. Die Parkstation (Grove Base): Hier stecken wir alle Teile ein.
  3. Die Fühler (Sensoren):
  • a) Licht-Fühler: Schaut, ob es hell oder dunkel ist
  • b) Boden-Fühler: Misst, ob die Erde feucht genug ist.
  • c) Temperatur-Fühler: Misst, wie warm es ist.
  • d) Gassensor: Riecht, ob die Luft im Komposter gut ist.
  1. USB-Ladegerät: Für den Strom (nicht im Kit enthalten).
  2. Hülle: Damit das „Gehirn" gut geschützt ist.

Wir gehen Schritt für Schritt vor. Ganz zum Schluss spielen wir den Programm-Code auf das „Gehirn", damit es weiß, was es als Wurm-Telefon machen soll.

🛠️ Schritt 1: Die Funk-Antenne

Damit der kleine Computer sich mit dem WLAN verbinden kann, braucht er eine Antenne.

  1. Der Anschluss für die Antenne ist die winzige runde Buchse. Hier steckst du das Antennenkabel an.

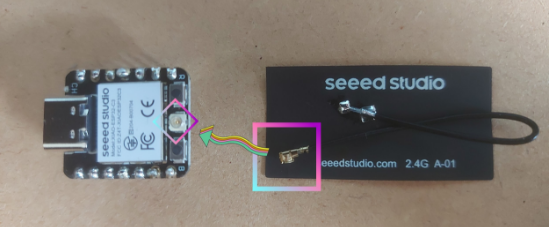

Xiao "Gehirn" mit Antenne

🛠️ Schritt 2: Den Chip einparken

Jetzt muss der Computer auf seine Station.

  • Nimm den „Gehirn-Chip" und stecke ihn genau in die Mitte der Parkstation.
  • Wichtig: Der kleine Schlitz für das Stromkabel (USB) muss nach außen zeigen, weg von den weißen Steckplätzen.

Halte alles ganz gerade, damit sich kein Beinchen verbiegt und sich nichts verkantet. Oft klappt das super, wenn du mit zwei Fingern in der Mitte drückst, da wo der Pfeil hinzeigt.

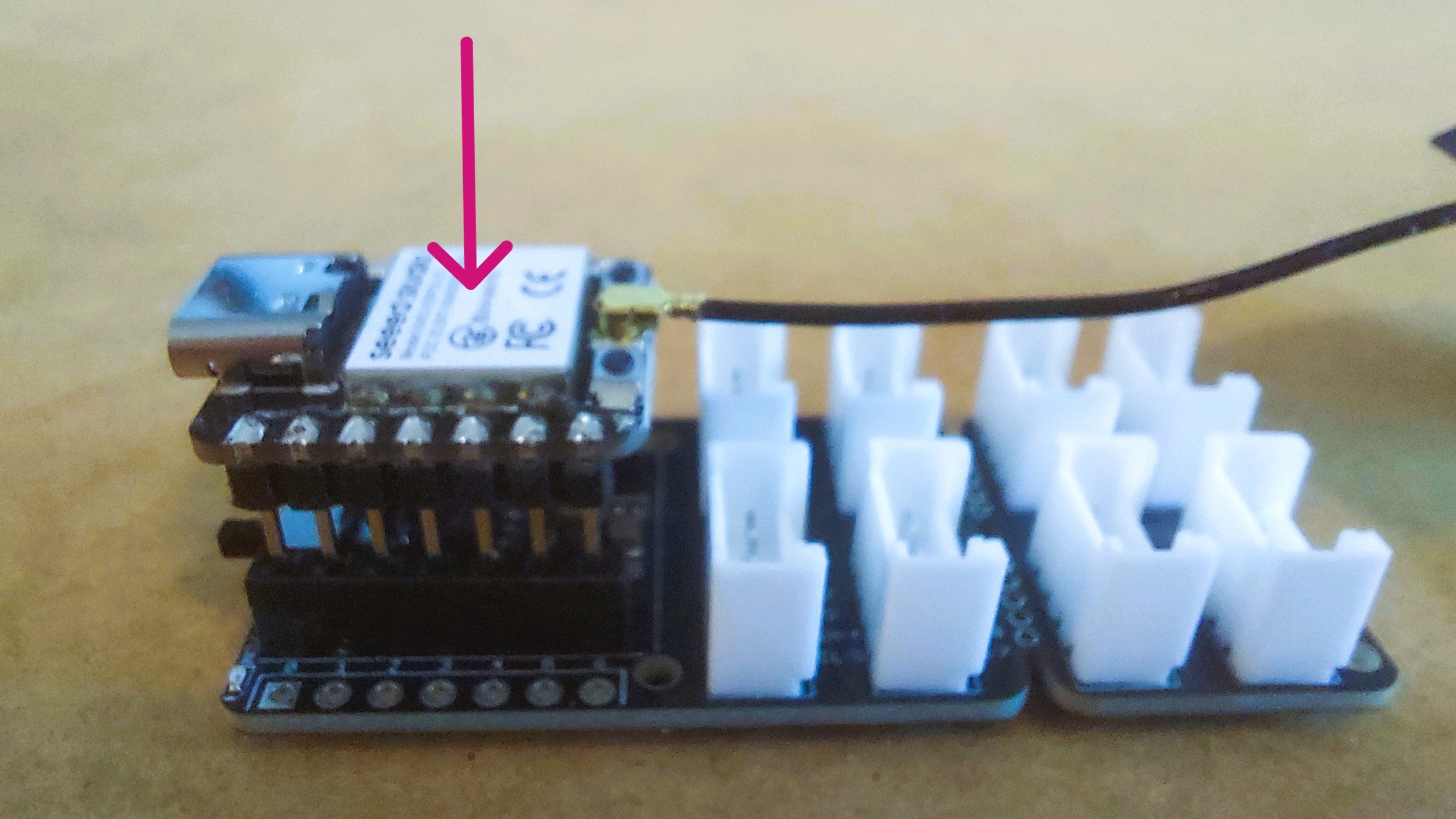

Gehinr in Parksation drücken

🛠️ Schritt 3: Die Fühler anschließen

Jetzt geben wir dem Gehirn-Chip seine Fühler, damit er wahrnehmen kann, was im Wurmkomposter passiert. Nimm die bunten Kabel und stecke sie in die passenden Plätze.

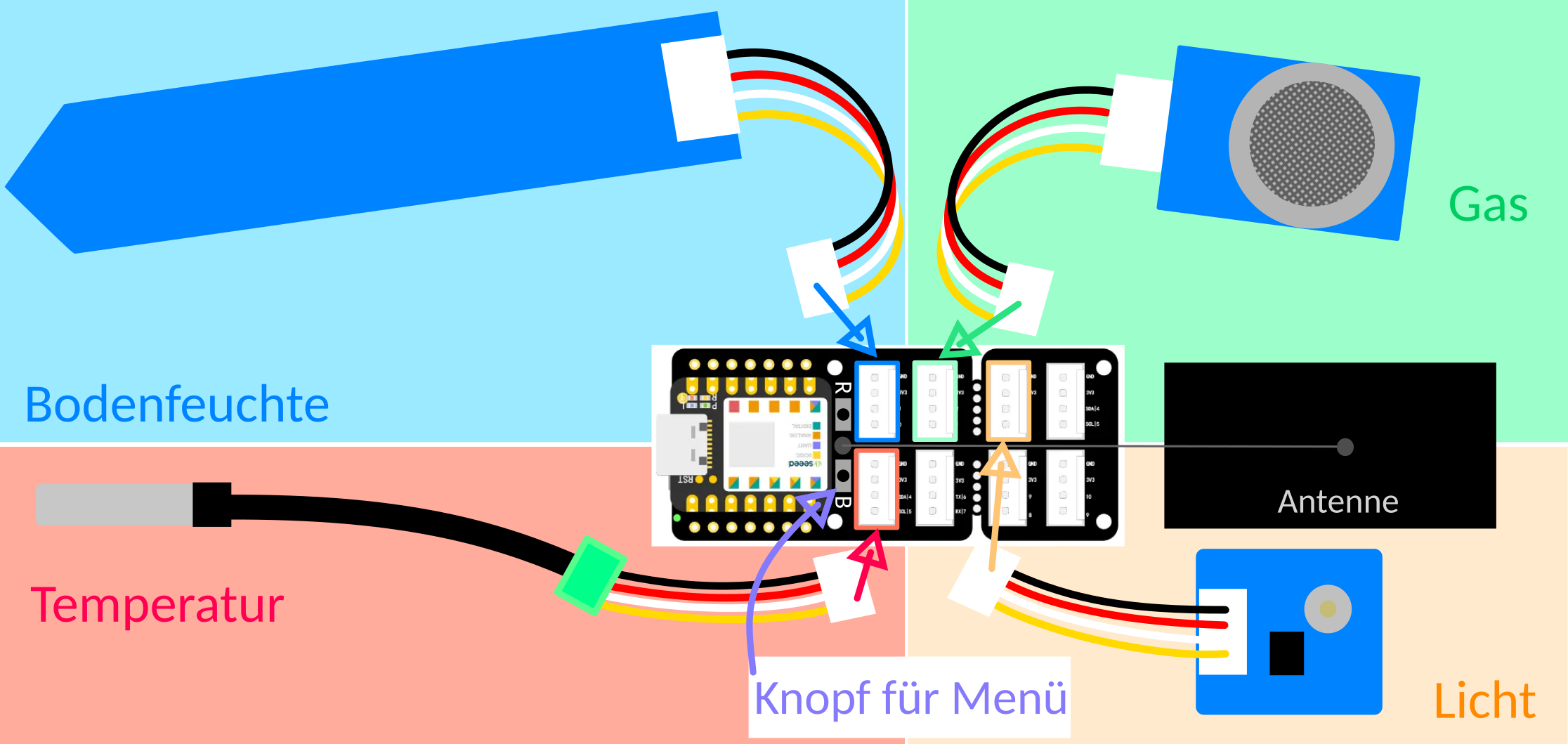

Gassensor mit Kabel
  • Boden-Fühler: Stecke ihn in den Platz A0

  • Gassensor: Befestige erst die 4 einzelnen Kabelenden am Sensor. An den kleinen Beinchen ist aufgedruckt, welches Beinchen wofür zuständig ist: Strom oder Daten. Nicht vertauschen! Die bunten Kabel schließt du so an:

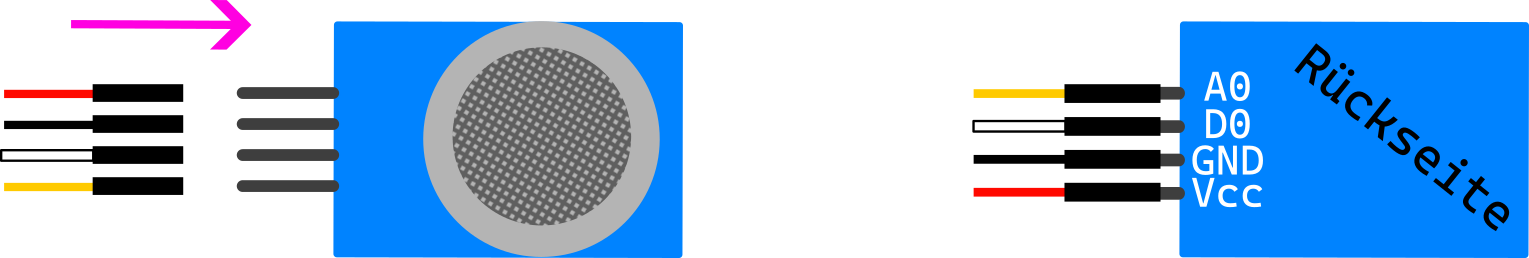

    gassensor mit kabeln

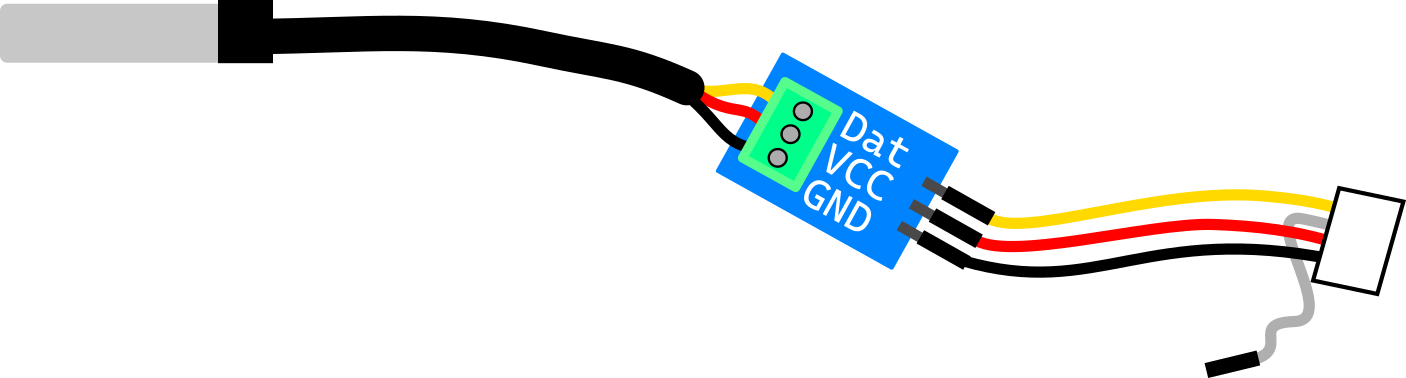

  • Temperatur-Fühler: Der Temperaturfühler kann nicht direkt an die Parkstation angeschlossen werden. Er braucht ein Zwischenbauteil (auf dem ein Widerstand verbaut ist). Schraube oder stecke die drei Kabel des Sensors wie im Bild an ihre Plätze: Gelbes Kabel an „Dat", rotes Kabel an „VCC", schwarz (oder weiß, je nachdem, was du hast) an „GND". An den Beinchen auf der anderen Seite befestigst du die Kabel auch so: Gelbes Kabel an „Dat", rotes Kabel an „VCC", schwarz an „GND". Das weiße Kabel am Stecker brauchen wir nicht.

    Temperatursensor mit Kabel

  • Licht-Fühler: Stecke ihn in den Platz A2.

Alle Stecker passen perfekt in die Buchsen, wenn sie richtig rum gedreht sind. Du musst nur darauf achten, dass sie fest sitzen!

🛠️ Schritt 4: Alles sicher einpacken

Damit die Technik nicht schmutzig wird, kommt sie in eine Schutzbox (das Gehäuse).

  1. Lege die Parkstation vorsichtig in die Box.
  2. Die Kabel für die Fühler müssen durch die Löcher nach draußen schauen. Du brauchst zwei Löcher, eins für das USB-Stromkabel und eins für die Kabel der Sensoren. Drücke die vorgestanzten Löcher mit ein bisschen Kraft frei.
  3. Schließe das USB-Kabel am Gehirn-Chip an.
  4. Jetzt kann der Deckel drauf.

🛠️ Der Programm-Code

Damit der Computer weiß, was er machen soll, haben wir sowas Ähnliches wie eine App geschrieben, die du auf das „Gehirn" laden musst. Verbinde dazu das „Gehirn" mit einem PC und folge den Schritten in der Anleitung auf GitHub, oder nutze das Setup auf wurm.ulawi.org.

Als erstes legst du dir einen Account auf wurm.ulawi.org an und meldest dich mit dem Account an. Merke dir, welche E-Mail-Adresse du für den Account benutzt hast, die brauchst du im nächsten Schritt nochmal. Gehe dann auf den Menüpunkt Setup und folge den Schritten dort.

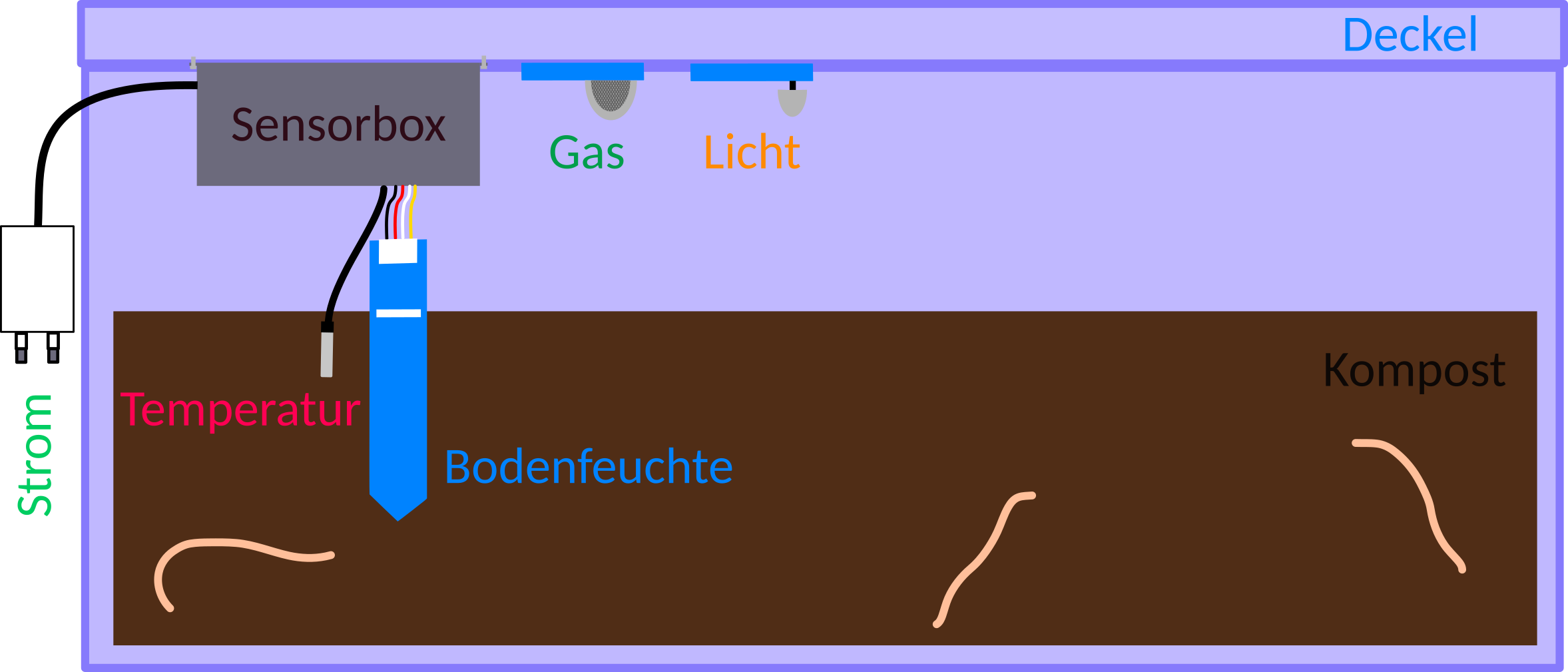

☀️ Ab in den Komposter

Wenn du mit dem Setup fertig bist, kannst du alles in deinen Wurmkomposter einbauen.

Der Temperaturfühler kommt direkt in die Erde, der Feuchtefühler auch. Den steckst du bis zum weißen Strich in die Erde, der obere Teil muss rausschauen! Gas- und Lichtfühler kommen neben die Schutzbox an den Deckel. Wir haben sie mit kleinen Schrauben befestigt, festkleben könnte für dich auch eine Möglichkeit sein. Zum Schluss steckst du den Stecker in die Steckdose. Fertig.
